全焊接球閥在各個領域使用都非常廣泛,其優越的品質和高性能的穩定性是普通鑄鋼球閥所無法達到的,全焊接球閥使用壽命遠遠大于鑄鋼球閥,全焊接球閥廣泛應用于城市燃氣、城市供 熱、石油化工、造船、鋼鐵、調壓站、發電廠等各類管道設備上。全焊接球閥可以直埋于地下,不用建高大閥門井減少工程造價,同時也可以避免操作閥門時造成人員的傷害,全焊接球閥能長期可靠運行使用, 在閥門正常操作使用的情況下,質保期20年。
全焊接球閥應用場合: 城市燃氣:燃氣輸出管道、主干線及各支線供應管道等。 集中供熱:大型供熱設備輸出管線、主干線、支線。 熱交換機:管道及各回路啟閉。 鋼鐵廠: 多種流體管道、廢氣排放管道、煤氣和熱力供應管道、燃料供應管道。 多種工業設備:多種熱處理管道、多種工業煤氣和熱力管道。 |
|

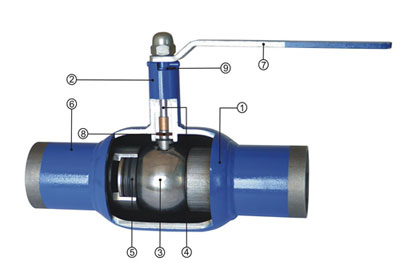

序號 |
部件 |
材料 |
1 |
閥體 |
鋼 |
2 |
閥桿軸套 |
鋼 |
3 |
閥球 |
不銹鋼 AISI304 |
4 |
閥桿 |
不銹鋼 AISI304 |
5 |
閥球密封 |
碳強化 PTFE |
6 |
閥體延長管 |
優質灰鑄鐵 |
7 |
手柄 |
鍍鋅鋼 |
8 |
O型圈 |
FPM |
9 |
墊片 |
PTFE | |
|
運行條件:
溫度: -30℃-+200℃
(低于0℃時與廠家聯系)
全焊接球閥技術參數表:
全焊接球閥技術特點:
1、閥體結構整體式焊接,不會有外部泄漏現象。
2、閥座由PTFE密封環及彈簧組成對壓力和溫度的變化適應能力強,在使用范圍內幾乎不會產生任何泄漏。
3、閥桿的防滲漏結構、閥桿底部有1個PTFE自封密封墊和1個O型密封圈,上面有2個O型密封圈、兩個PTFE密封墊組成,力保無泄露。
4、閥體材料與管道材質相同,不會出現應力不勻,也不會由于地震及車輛經過地面時而擠壓變形。
5、閥體輕且易于保溫。
6、直埋式球閥可以直接埋于地下,不用建高大閥門井,只需地面上設置小型淺井,大大節省施工費用及工程時間。
7、可根據管道的施工及設計要求調整閥體的長短和閥桿高度。
8、球體的加工精度精密操作輕便,無不良干涉。
10、有焊接和法蘭兩種連接方式。
11、操作方式:手柄,齒輪(垂直/水平)
12、在閥門正常操作使用的情況下,質保期20年。
