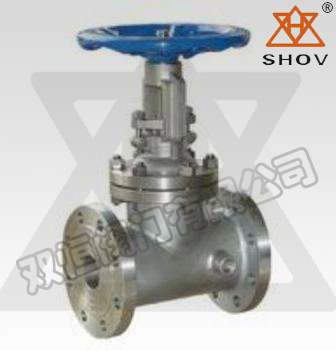

產品型號：BZ41W
產品口徑：DN15-DN300
產品壓力：1.6MPA-6.4MPA
產品材質：WCB/304/316
保溫閘閥重量輕，本體采用球黑鑄鐵制成，重量較傳統閘閥重量減輕約20%~30%，安裝維修方便。
保溫閘閥的特點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
性能規范
|
型號 |
公稱壓力 |
試驗壓力 |
適用溫度（℃） |
適用介質 |
保溫套壓力 |
|
殼體 |
密封 |
|
BZ41W-16P（R） |
1.6 |
2.4 |
1.8 |
≤350 |
NITRIC ACID |
≤1.0 |
|
硝酸類 |
|
BZ41W-25P（R） |
2.5 |
3.8 |
2.8 |
≤350 |
NITRIC ACID |
≤1.0 |
|
硝酸類 |

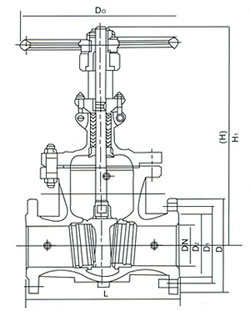

主要外形尺寸和連接尺寸
|
型號 |
壓力 |
公稱通徑
DN |
尺寸 |
|
L |
D |
D1 |
D2 |
b |
z-d |
H |
D0 |
|
|
1.6 |
40 |
200 |
160 |
125 |
100 |
18-3 |
4-18 |
310 |
200 |
|
50 |
250 |
180 |
145 |
120 |
18-3 |
4-18 |
358 |
240 |
|
65 |
265 |
195 |
160 |
135 |
20-3 |
8-18 |
373 |
240 |
|
80 |
280 |
215 |
180 |
155 |
20-3 |
8-18 |
435 |
280 |
|
100 |
300 |
245 |
210 |
185 |
22-3 |
8-18 |
500 |
300 |
|
125 |
325 |
280 |
240 |
210 |
24-3 |
8-23 |
614 |
320 |
|
150 |
350 |
335 |
295 |
265 |
26-3 |
12-23 |
674 |
360 |
|
200 |
400 |
405 |
355 |
320 |
30-3 |
12-25 |
818 |
400 |
|
250 |
450 |
460 |
410 |
375 |
30-4 |
12-25 |
969 |
450 |
|
300 |
500 |
520 |
470 |
435 |
34-4 |
16-25 |
1145 |
560 |
|
|
2.5 |
40 |
200 |
160 |
125 |
100 |
20-3 |
4-18 |
358 |
240 |
|
50 |
250 |
180 |
145 |
120 |
22-3 |
8-18 |
373 |
240 |
|
65 |
265 |
195 |
160 |
135 |
22-3 |
8-18 |
435 |
280 |
|
80 |
280 |
230 |
190 |
160 |
24-3 |
8-18 |
500 |
300 |
|
100 |
300 |
270 |
220 |
188 |
28-3 |
8-15 |
614 |
320 |
|
125 |
325 |
300 |
250 |
218 |
30-3 |
8-25 |
674 |
360 |
|
150 |
350 |
360 |
310 |
278 |
34-3 |
12-25 |
818 |
400 |
|
200 |
400 |
425 |
370 |
332 |
36-3 |
12-30 |
969 |
450 |
|
250 |
450 |
485 |
430 |
390 |
40-4 |
12-30 |
1145 |
560 |
|
300 |
500 |
550 |
490 |
448 |
40-4 |
16-34 |
1145 |
640 |
