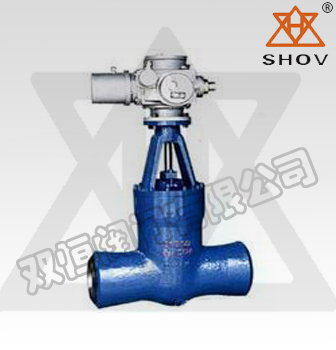

高溫高壓電站閘閥
主要特點: 1、本系列閥門采用先進的工藝及直通結構,大大降低了流阻系數與能量的損耗,顯著提高了閥門使用壽命和性能。 2、閥門中腔采用壓力自緊式密封結構、密封性能好。支管兩端為焊接結構。 3、閘板與閥座密封面采用司太立(stellite)鈷基硬質合金堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好。 4、閥桿經調質和表面氮化處理,具有良好的抗腐蝕性和抗擦傷性。 5、啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。
主要材質 零件名稱 | 材料牌號 | 閥體 | WCB | WC6、ZG20crmov | WC9、ZG15cr1mo1v | 閘板 | WCB | WC6、ZG20crmov | WC9、ZG15cr1mo1v | 閥蓋 | 25 | 12Cr1Mo1VA | 閥桿 | 1Cr17Ni12 | 20Cr1Mo1VA | 閥座 | 25 | 12Cr1Mo1VA | 密封環 | S軟鋼(增強柔性石墨) | F軟鋼(增強柔性石墨) | 填料 | 增強柔性石墨 | 支架 | WCB | WCB或WC6 | 閥桿螺母 | 45(ZCuZn25A16Fe3Mn3) | 四開環 | 1Cr13 | |
性能規范 型號 | 公稱壓力PN(MPa) | 試驗壓力(MPa) | 工作壓力(MPa) | 工作溫度(℃) | 適用介質 | 強度試驗 | 密封試驗/上密封試驗 | Z960/962Y-250 | 25 | 37.5 | 27.5 | | ≤425 | 水、蒸汽 | Z960Y-320 | 32 | 48.0 | 36.0 | | ≤425 | Z960Y-P54100 | P5410 | 30.0 | 22.0 | 10 | ≤540 | 蒸汽 | Z960/962Y-P54140 | P5514 | 37.5 | 27.5 | 14 | ≤550 | Z960Y-P54170 | P5517 | 48.0 | 36.0 | 17 | ≤540 | Z960Y-P57 | P5717 | 61.8 | 41.2 | 17 | ≤570 |
主要連接尺寸
公稱通徑DN | 主要外形及連接尺寸 | 電動裝置 | d | L | H | H0 | L1 | L2 | Z960/962Y-200 | 50 | 50 | 250 | 720 | 408 | 371 | 219 | ZB20 | 65 | 67 | 400 | 895 | 620 | 371 | 219 | ZB25 | 80 | 80 | 470 | 950 | 635 | 371 | 219 | ZB40 | 100 | 101 | 550 | 1000 | 650 | 515 | 295 | ZC45 | 125 | 138 | 600 | 1090 | 720 | 515 | 295 | ZC60 | 150 | 164 | 600 | 1260 | 728 | 540 | 290 | ZC90 | 175 | 187 | 750 | 1330 | 885 | 540 | 290 | ZC90 | 200 | 204 | 800 | 1450 | 1002 | 540 | 290 | ZC90 | 225 | 243 | 850 | 1590 | 1138 | 540 | 290 | ZC120 | 250 | 275 | 900 | 1710 | 1116 | 565 | 305 | ZC180 | 275 | 298 | 1047 | 1988 | 1390 | 565 | 305 | ZC250 | 300 | 321 | 1194 | 2265 | 1665 | 565 | 305 | ZC250 | 325 | 340 | 1245 | 2414 | 1800 | 770 | 400 | ZC350 | 350 | 357 | 1250 | 2536 | 1936 | 770 | 400 | ZC500 | 375 | 386 | 1317 | 2665 | 2066 | 770 | 400 | ZC500 | 400 | 416 | 1384 | 3195 | 2100 | 794 | 266 | ZC800 | 425 | 434 | 1400 | 3085 | 2190 | 794 | 266 | ZC800 | 450 | 460 | 1346 | 3370 | 2280 | 794 | 266 | ZC1000 | 500 | 517 | 1473 | 3580 | 2485 | 794 | 266 | ZC1000 | Z960/962Y-250 | 50 | 50 | 250 | 720 | 408 | 371 | 219 | ZB20 | 65 | 67 | 400 | 895 | 620 | 371 | 219 | ZB40 | 80 | 80 | 470 | 950 | 635 | 515 | 295 | ZC45 | 100 | 101 | 550 | 1000 | 650 | 515 | 295 | ZC60 | 125 | 136 | 600 | 1090 | 720 | 540 | 290 | ZC90 | 150 | 158 | 600 | 1260 | 728 | 540 | 290 | ZC90 | 175 | 179 | 750 | 1330 | 885 | 540 | 290 | ZC120 | 200 | 196 | 800 | 1450 | 1002 | 540 | 290 | ZC120 | 225 | 221 | 850 | 1590 | 1138 | 565 | 305 | ZC180 | 250 | 265 | 900 | 1710 | 1116 | 565 | 305 | ZC250 | 275 | 284 | 1047 | 1988 | 1390 | 565 | 305 | ZC250 | 300 | 307 | 1194 | 2265 | 1665 | 770 | 400 | ZC350 | 325 | 328 | 1245 | 2415 | 1800 | 770 | 400 | ZC500 | 350 | 346 | 1250 | 2536 | 1936 | 794 | 266 | ZC800 |
主要連接尺寸
公稱通徑DN | 主要外形及連接尺寸 | 電動裝置 | d | L | H0 | L1 | L2 | 375 | 369 | 1300 | 3181 | 2086 | 794 | 266 | ZC800 | Z960/962Y-320 | 100 | 101 | 550 | 1000 | 650 | 515 | 295 | ZC60 | 125 | 124 | 600 | 1090 | 720 | 540 | 290 | ZC90 | 150 | 146 | 600 | 1260 | 728 | 540 | 290 | ZC90 | 175 | 169 | 750 | 1330 | 885 | 540 | 290 | ZC120 | 200 | 203 | 800 | 1450 | 1002 | 540 | 290 | ZC120 | 225 | 201 | 850 | 1590 | 1138 | 565 | 305 | ZC180 | 250 | 255 | 900 | 1710 | 1116 | 565 | 305 | ZC250 | 275 | 280 | 1047 | 1988 | 1390 | 565 | 305 | ZC250 | 300 | 306 | 1194 | 2265 | 1665 | 770 | 400 | ZC350 | 325 | 330 | 1245 | 2415 | 1800 | 770 | 400 | ZC500 | Z960/Z962Y-P54100 | 50 | 50 | 250 | 720 | 408 | 371 | 219 | ZB20 | 65 | 67 | 400 | 895 | 620 | 371 | 219 | ZB25 | 80 | 80 | 470 | 950 | 635 | 371 | 295 | ZB40 | 100 | 101 | 550 | 1000 | 650 | 515 | 295 | ZC45 | 125 | 138 | 600 | 1090 | 720 | 515 | 295 | ZC60 | 150 | 164 | 600 | 1260 | 728 | 540 | , 290 | ZC90 | 175 | 187 | 750 | 1330 | 885 | 540 | 290 | ZC90 | 200 | 204 | 800 | 1450 | 1002 | 540 | 290 | ZC90 | 225 | 232 | 850 | 1590 | 1128 | 540 | 290 | ZC120 | 250 | 277 | 900 | 1710 | 1116 | 565 | 305 | ZC180 | 275 | 298 | 1047 | 1988 | 1390 | 565 | 305 | ZC180 | 300 | 321 | 1194 | 2265 | 1665 | 565 | 305 | ZC250 | 325 | 340 | 1245 | 2414 | 1800 | 770 | 400 | ZC350 | 350 | 357 | 1250 | 2536 | 1936 | 770 | 400 | ZC500 | 375 | 386 | 1317 | 2665 | 2066 | 770 | 400 | ZC500 | 400 | 416 | 1384 | 3195 | 2100 | 794 | 266 | ZC800 | 425 | 434 | 1400 | 3285 | 2190 | 794 | 266 | ZC800 | 450 | 460 | 1346 | 3370 | 2280 | 794 | 266 | ZC1000 | 500 | 512 | 1473 | 3580 | 2485 | 794 | 266 | ZC1000 | Z960/Z962Y-P54170 | 50 | 50 | 250 | 720 | 408 | 371 | 219 | ZB20 | 65 | 67 | 400 | 895 | 620 | 371 | 219 | ZB25 | 80 | 80 | 470 | 950 | 635 | 515 | 295 | ZB45 | 100 | 101 | 550 | 1000 | 650 | 515 | 295 | ZC60 | 125 | 124 | 600 | 1090 | 720 | 540 | 290 | ZC90 | 150 | 146 | 600 | 1260 | 728 | 540 | 290 | ZC90 | 175 | 169 | 750 | 1330 | 885 | 540 | 290 | ZC120 |
主要連接尺寸
公稱通徑DN | 主要外形及連接尺寸 | 電動裝置 | d | L | H | H0 | L1 | L2 | 200 | 203 | 800 | 1450 | 1002 | 540 | 290 | ZC120 | 225 | 207 | 850 | 1590 | 1138 | 565 | 305 | ZC180 | 250 | 255 | 900 | 1710 | 1116 | 565 | 305 | ZC250 | 275 | 280 | 1047 | 1988 | 1390 | 565 | 305 | ZC250 | 300 | 306 | 1194 | 2265 | 1665 | 770 | 400 | ZC350 | 325 | 330 | 1245 | 2415 | 1800 | 770 | 400 | ZC500 | 350 | 353 | 1250 | 2536 | 1936 | 794 | 266 | ZC800 | 375 | 378 | 1317 | 2665 | 2066 | 794 | 266 | ZC800 | Z960/Z962Y-P55140V | 50 | 50 | 250 | 720 | 408 | 371 | 219 | ZB20 | 65 | 67 | 400 | 895 | 620 | 371 | 219 | ZB25 | 80 | 80 | 470 | 950 | 635 | 515 | 295 | ZB45 | 100 | 101 | 550 | 1000 | 650 | 515 | 295 | ZC60 | 125 | 136 | 600 | 1090 | 720 | 540 | 290 | ZC90 | 150 | 158 | 600 | 1260 | 728 | 540 | 290 | ZC90 | 175 | 179 | 750 | 1330 | 885 | 540 | 290 | ZC120 | 200 | 196 | 800 | 1450 | 1002 | 540 | 290 | ZC120 | 225 | 221 | 850 | 1590 | 1138 | 565 | 305 | ZC180 | 250 | 265 | 900 | 1710 | 1116 | 565 | 305 | ZC250 | 275 | 284 | 1047 | 1988 | 1390 | 565 | 305 | ZC250 | 300 | 307 | 1194 | 2265 | 1665 | 770 | 400 | ZC350 | 325 | 328 | 1245 | 2415 | 1800 | 770 | 400 | ZC500 | 350 | 346 | 1250 | 2536 | 1936 | 794 | 266 | ZC800 | 375 | 369 | 1317 | 2665 | 2066 | 794 | 266 | ZC800 | Z960/Z962Y-P55170V | 50 | 50 | 250 | 720 | 408 | 371 | 219 | ZB20 | 65 | 67 | 400 | 895 | 620 | 371 | 219 | ZB25 | 80 | 80 | 470 | 950 | 635 | 515 | 295 | ZC45 | 100 | 101 | 550 | 1000 | 650 | 515 | 295 | ZC60 | 125 | 124 | 600 | 1090 | 720 | 540 | 290 | ZC90 | 150 | 146 | 600 | 1260 | 728 | 540 | 290 | ZC90 | 175 | 169 | 750 | 1330 | 885 | 540 | 290 | ZC120 | 200 | 190 | 800 | 1450 | 1002 | 540 | 290 | ZC120 | 225 | 201 | 850 | 1590 | 1138 | 565 | 305 | ZC180 | 250 | 255 | 900 | 1710 | 1116 | 565 | 305 | ZC250 | 275 | 258 | 1041 | 1988 | 1390 | 565 | 305 | ZC250 | 300 | 306 | 1194 | 2265 | 1665 | 770 | 400 | ZC350 | 325 | 310 | 1, , , 245 | 2415 | 1800 | 770 | 400 | ZC500 | 350 | 353 | 1250 | 2536 | 1936 | 794 | 266 | ZC800 | 375 | 356 | 1317 | 2665 | 2066 | 794 | 266 | ZC800 |
, vAlign=top width=71 ,> 371 | 219 | ZB20 | 65 | 67 | 400 | 895 | 620 | 371 | 219 | ZB25 | 80 | 80 | 470 | 950 | 635 | 515 | 295 | ZC45 | 100 | 101 | 550 | 1000 | 650 | 515 | 295 | ZC60 | 125 | 124 | 600 | 1090 | 720 | 540 | 290 | ZC90 | 150 | 146 | 600 | 1260 | 728 | 540 | 290 | ZC90 | 175 | 169 | 750 | 1330 | 885 | 540 | 290 | ZC120 | 200 | 190 | 800 | 1450 | 1002 | 540 | 290 | ZC120 | 225 | 201 | 850 | 1590 | 1138 | 565 | 305 | ZC180 | 250 | 255 | 900 | 1710 | 1116 | 565 | 305 | ZC250 | 275 | 258 | 1041 | 1988 | 1390 | 565 | 305 | ZC250 | 300 | 306 | 1194 | 2265 | 1665 | 770 | 400 | ZC350 | 325 | 310 | 1, , , 245 | 2415 | 1800 | 770 | 400 | ZC500 | 350 | 353 | 1250 | 2536 | 1936 | 794 | 266 | ZC800 | 375 | 356 | 1317 | 2665 | 2066 | 794 | 266 | ZC800 |
|
