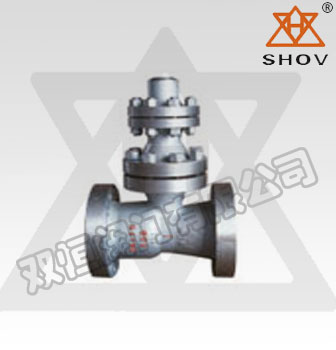

175H48Y(H)-200型空排止回閥主要用于火電廠給水泵出口處。配合水泵最小流量再循環閥工作，維持系統的安全運行。動作原理如下： 打開出口閥，給水泵啟動，給水達到一定的壓力后，閥芯自動升起，推離閥座，給水即流出。同時閥芯連桿拔動排空口閥片封閉排空口。當給水泵流量減小時，閥芯下落，推動連桿拔開排空閥片，開啟再循環門維持水泵最小流量。當停泵時，閥芯自動下落關閉通道，從而防止高壓水錘對給水系統的破壞。
【 空排止回閥主要參數 】
|
零件名稱 |
材料 |
|
導向軸、拔叉、軸套、滑塊、排放套、排氣盤 |
不銹鋼 |
|
閥體、定位輪、連接法蘭、排氣法蘭、法蘭蓋 |
碳素鑄鋼 |
|
閥瓣、閥瓣體、閥瓣軸、連接叉、螺母 |
優質碳素鋼 |
|
襯套 |
鑄鋁青銅 |
|
螺栓、螺柱 |
鉻鉬鋼 |
|
稱壓力 PN/MPa |
工作壓力 PN/MPa |
殼體試驗壓力 Ps/MPa |
工作溫度/℃ |
適用介質 |
|
20．O |
20．O |
30．O |
≤160 |
水 |
