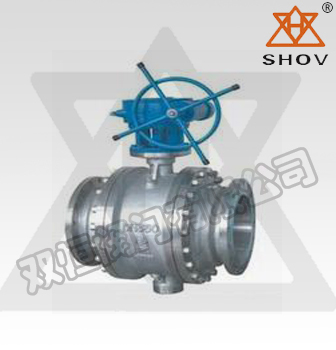

Q47系列固定球閥
|
1、結構特點
2、整體結構
具有全通道、緊急密封、防火等特點。
3、全通徑
閥門流道孔直徑與管和徑內徑一致，更于管線清掃。
4、阻塞與排泄
閥門處于關閉狀態時，上下游側的閥座使流體阻斷，閥體中腔的積治物可以排泄，排泄裝置如下機能：
① 事前可檢查閥座是否泄漏損傷；
②減少介質更換對閥門的污染；
③ 在工作壓力下，閥門處于全開或全關狀態時，可更換閥桿部填料函。
5、自動泄壓
閥門中腔停滯的介質由于溫度升高，而出現異常升高時，閥座或閥體上安裝的安全閥可以自動泄壓。6、防火結構 采用雙重密封，當發生火災時，非金屬閥座燒損后，介質將球體壓緊在閥體上的金屬密封面阻止介質大量漏出，符合API607規定。
7、緊急密封
閥座及閥桿密封件出現損傷而引起泄漏時，通過注脂閥注入密封脂可以起瞬時應急密封作用。
8、閥桿加長
閥桿加長適用于地下安裝及低溫介質用，加長尺寸，根據需要確定。操作方式有手動、氣動、電動、氣液聯動、液動等。 |
| |
主要零件材料 |
| |
|
零件名稱 |
普通碳素鋼系列 |
不銹鋼系列 |
低溫鋼系列 |
抗硫系列 |
|
Gb標準 |
NACE標準 |
|
閥體、左體、底蓋 |
A216-WCB |
A351-CF8、CF8M、CF3、CF3M |
A352-LCB、LCC |
A216-WCB |
A351-CF8M |
|
球體 |
A216-WCB+HCr |
A351-CF8、CF8M、CF3、CF3M |
A352-LCB、LCC |
A216-WCB+HCr |
A351-CF8M |
|
閥座 |
PTFE；燒結碳纖維；金屬+橡膠組件 |
|
上、下閥桿 |
A182-F6a |
A182-F304、316 |
A182-6a |
318 |
A182-F316 |
|
閥座支承點 |
|
A182-F304、316 |
LF2·Zn |
A105·Zn |
A182-F316 |
|
閥桿填料 |
PTFE；碳纖維 |
|
上、下閥桿軸承、止推軸 |
金屬襯PTFE；燒結碳纖維 |
|
填料壓環 |
A182-F6aA182-F6a |
A182-F304、316 |
A182-F6a |
A182-F6a |
A182-F316 |
|
彈簧 |
3yc-7 |
|
雙頭螺柱 |
A193-B7 |
A193-B8 B8M |
A320-17 |
A193-B7 |
A193-B7 |
|
螺母 |
A194-2H |
A193-8M |
A194-4 |
A194-2H |
A194-2H |
|
壓蓋 |
A216-WCB,A105 |
|
排污塞 |
A105 |
A182-F304、316 |
Lf2 |
A105 |
A182-F316 | |
|
|
|
|
|
